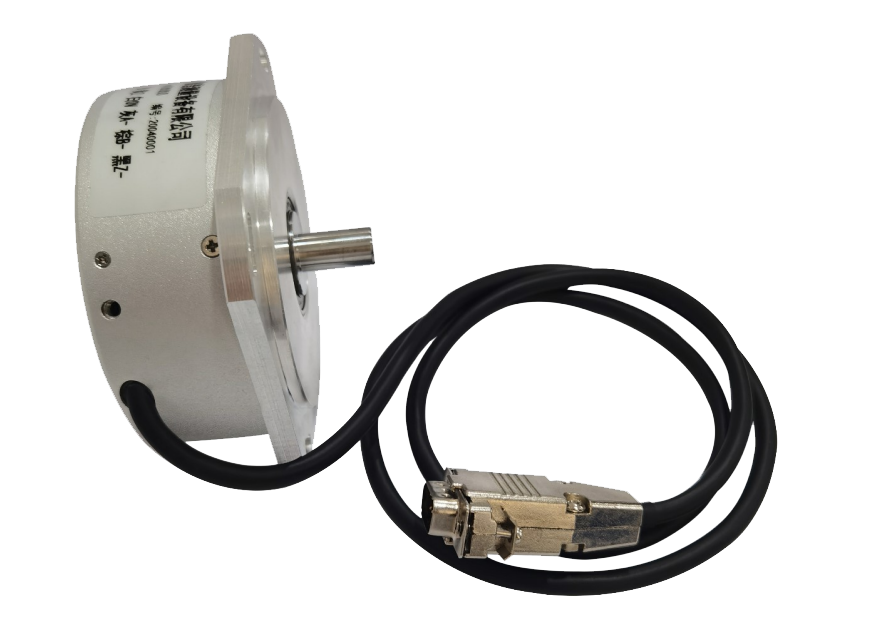

Датчик DEPP B18-5VL — это поворотный энкодер, предназначенный для отображения угла наклона рабочего стола расточного станка и трансформации высокоточной измерительной платформы.
Технические характеристики
- Количество импульсов на оборот: 90 000 или 180 000.
- Реперные точки: 1.
- Точность: ±5°, ±8’, ±10’.
- Рабочее напряжение: DC 5 В ±5%.
- Ток: 200 мА.
- Допустимая электрическая скорость вращения: ≤120 об/мин.
- Частота выходного сигнала: 200 кГц.
- Выходной сигнал: TTL, RS422, синусоидальная волна ~1 VPP.
- Допустимая механическая скорость вращения: ≤1000 об/мин.
- Ударопрочность: ≤100 м/с.
- Допустимая нагрузка на ось: осевая — 10 Н, радиальная — 10 Н.
- Класс защиты: IP23.
- Рабочая температура: от 0 до +50 °C.
- Вес: 1,5 кг.
- Длина кабеля: 1 м.
Для обеспечения точности подключения датчика угла рекомендуется использовать муфту D-типа (D10 или D14).
|
