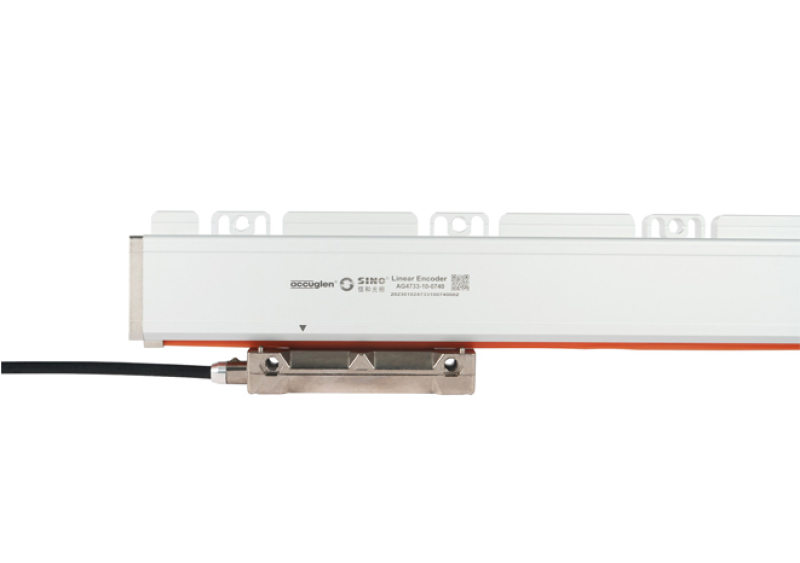

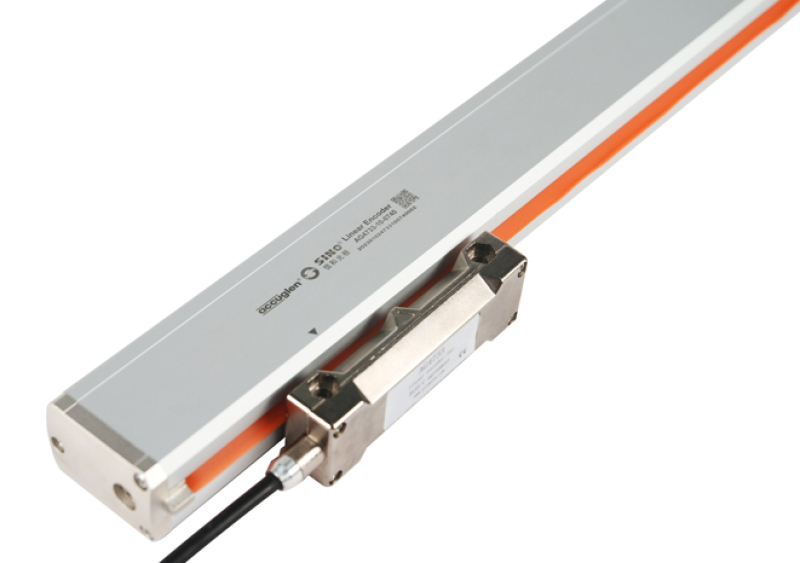

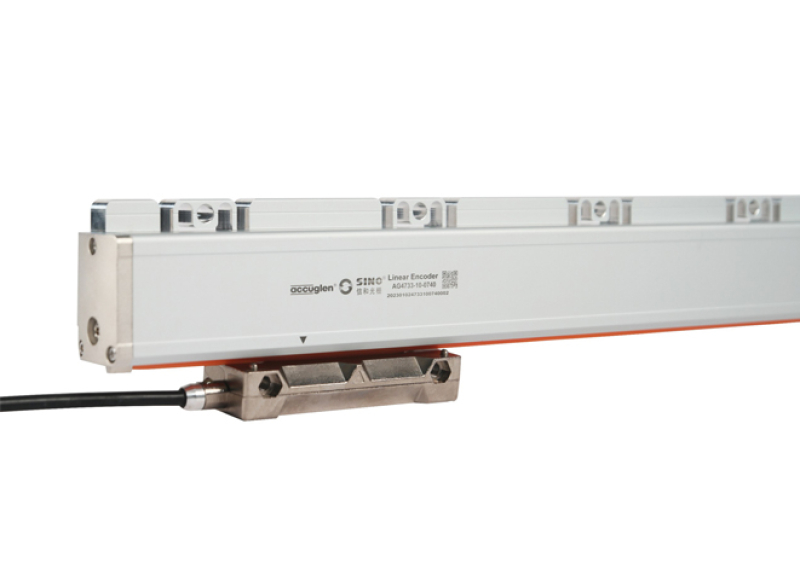

Оптическая линейка AG4733

SINO AG4733 — это серия оптических линеек, предназначенных для использования в металлообрабатывающих станках с числовым программным управлением (ЧПУ), автоматических линиях и с линейными двигателями. Линейка обеспечивает точное позиционирование инструмента или заготовки.

Особенности

• Защитная конструкция. Алюминиевый корпус защищает стекло решётки, считывающую головку и направляющую шину от пыли, стружки и смазочно-охлаждающей жидкости (СОЖ). Уплотнительный материал обеспечивает герметичность оболочки (уровень защиты — IP55).
• Высокая точность. Линейка достигает международного уровня точности среди аналогичной продукции.
• Динамические характеристики. Считывающая головка перемещается по направляющей с минимальным трением о стекло линейного энкодера. Структура головки исключает ошибку противоположного зазора, что обеспечивает высокие максимально допустимую скорость перемещения и ускорение вдоль направления измерения.
• Устойчивость к тепловым деформациям. Механизм скольжения с расстоянием 100 мм между элементами демонстрирует устойчивость к тепловым деформациям, что помогает достичь идеальной точности системы.

Технические характеристики

• Точность позиционирования: ±3–5 мкм/м.
• Дискретность измерения: 2, 5, 10, 50, 100 мкм (согласно заказу).
• Максимальная скорость перемещения: 60 м/с.
• Интерфейс: Biss-C, SSI, Yaskawa.

Длина измерения может варьироваться в зависимости от модели. Например, у AG4733/540 она составляет 540 мм, у AG4733/640 — 640 мм, у AG4733/740 — 740 мм.

При необходимости установки датчиков длиной более 740 мм рекомендуется использовать линейные энкодеры с полноразмерным корпусом шкалы, если есть достаточно места для установки.

Применение

Оптические линейки SINO AG4733 подходят для токарных, фрезерных и других станков с ЧПУ. Они могут использоваться как альтернатива дорогостоящим оптическим линейкам HEIDENHAIN.
