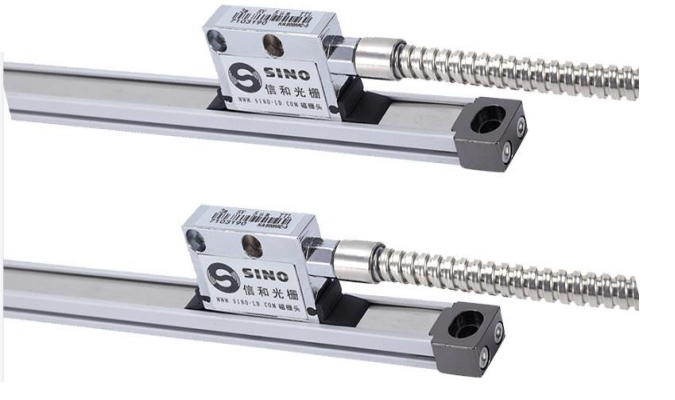

Магнитная линейка КА-800МC

Магнитная линейка SINO KA-800MC — это измерительная система открытого типа, предназначенная для точного контроля перемещений осей и рабочих узлов промышленного оборудования. Она формирует координатную базу для работы считывающей головки и обеспечивает стабильную передачу данных о линейных перемещениях в систему ЧПУ или УЦИ.

Основные характеристики

• Дискретность измерения: 5 мкм.
• Тип выходного сигнала: TTL.
• Референтная точка: 1 на каждые 200 мм.
• Длина кабеля: 5 м.
• Рабочая скорость: макс. 20 м/с.
• Рабочая температура: от -10 до +70 °C.
• Уровень водонепроницаемости: IP67.
• Расстояние установки: макс. 4 мм (рекомендуется 2 мм).
• Вход: 5 В постоянного тока.

Особенности

• Открытый тип конструкции.
• Стабильная работа в условиях производственной среды.
• Совместимость со считывающими головками Sino.
• Простота монтажа и обслуживания.
• Компактные габариты: 25 × 35 мм.

Благодаря открытому исполнению линейка удобна при установке на модернизируемые станки и может использоваться в составе систем линейных измерений различной конфигурации.

Применение

• контроль перемещения осей X, Y, Z;
• модернизация станков;
• интеграция в системы ЧПУ;
• установка на промышленное оборудование различного типа.

Магнитные линейки Sino отличаются надёжностью, устойчивостью к вибрациям и стабильной точностью измерений.
