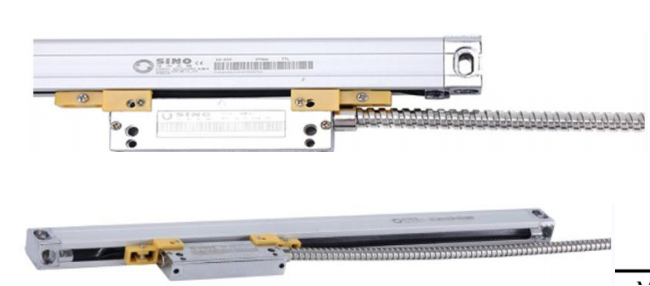

Оптическая линейка KA-500

SINO KA-500 — это серия оптических линеек (датчиков линейного перемещения), предназначенных для высокоточного измерения координат рабочих органов промышленного оборудования. Они используются в системах числового программного управления (ЧПУ) и устройствах цифровой индикации (УЦИ) на металлообрабатывающих станках (токарных, фрезерных, шлифовальных, расточных). Линейка позволяет контролировать перемещение суппортов, столов и других подвижных узлов, повышая точность обработки деталей и снижая процент брака.

Конструкция и принцип работы

В основе работы устройства лежит оптоэлектронный принцип считывания микроскопической штриховки на стеклянной шкале. Считывающая головка перемещается на прецизионных подшипниках, что гарантирует плавность хода и стабильность показаний. Корпус выполнен в узком профиле, а рабочая зона защищена специальными уплотнениями, предотвращающими попадание пыли, стружки и смазочно-охлаждающей жидкости (СОЖ) внутрь механизма. Соединительный кабель длиной 3 метра заключён в защитную металлическую оплётку для предотвращения механических повреждений и электромагнитных помех.

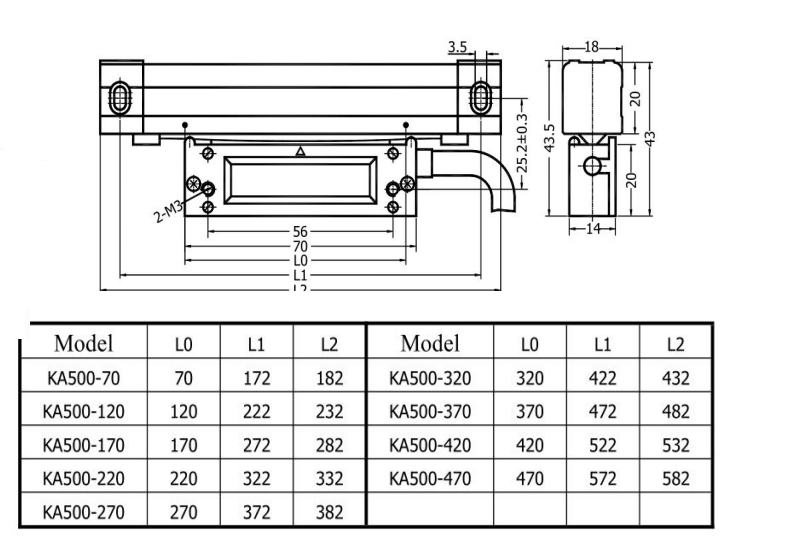

Технические характеристики

Некоторые параметры серии KA-500:

• Рабочая длина. Доступны модели с длиной измерения от 70 до 770 мм.
• Разрешение. 5 мкм (0,005 мм).
• Тип выходного сигнала. TTL (+5 В (±5%), 80 мА).
• Коннектор. TTL 9-pin.
• Максимальная скорость работы. 60 м/мин.
• Референтные метки. Одна метка каждые 50 мм.
• Рабочая температура. От 0 до 45 °C.
• Тип защиты. IP55.
• Поперечное сечение. 18×20 мм.
• Параметры питания. 5 В (5%), 80 мА.

Преимущества

• Компактные габариты, позволяющие монтировать линейку на малогабаритные станки и в труднодоступные места.
• Высокая разрешающая способность, обеспечивающая точность позиционирования инструмента.
• Совместимость с большинством современных контроллеров и блоков УЦИ благодаря выходному сигналу TTL.
• Надёжная защита оптических элементов, продлевающая срок службы датчика в условиях интенсивного промышленного производства.
• Простота калибровки и настройки.
