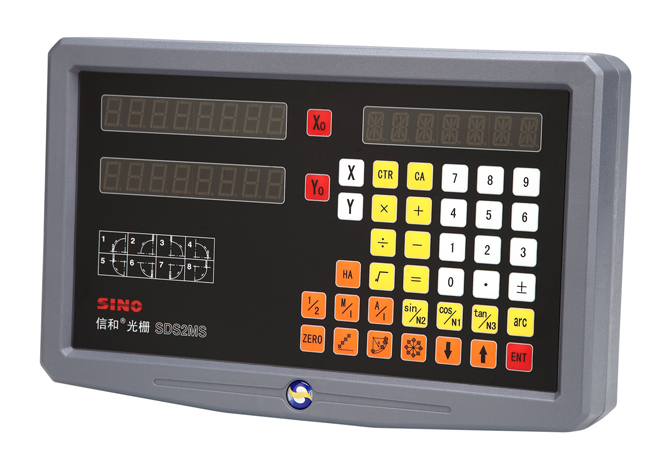

Устройство цифровой индикации монитор SINO SDS2MS

SINO SDS2MS — это устройство цифровой индикации (УЦИ), предназначенное для точного измерения положения заготовки по двум осям (X и Y) на металлообрабатывающих станках, например, фрезерных или токарно-винторезных. Оно позволяет оператору контролировать перемещение осей станка через визуальный интерфейс.

Особенности

  • Компактный лёгкий корпус с ярким LED-дисплеем и удобной клавиатурой.
  • Два входа для подключения линейных энкодеров.
  • Интуитивно понятное управление, простота установки и настройки.

Функционал

  • Регулировка яркости дисплея.
  • Индикатор углового положения.
  • Сброс настроек до значения по умолчанию.
  • Установка нулевого положения.
  • Выбор единиц измерения: миллиметры или дюймы.
  • Работа в абсолютной или шаговой системе координат.
  • Поиск средней точки и отслеживание опорной точки.
  • Память для 200 точек пользовательских координат.
  • Калькулятор.
  • Линейная и нелинейная компенсация ошибок.
  • Сохранение настроек при внезапном отключении питания.
  • Расчёт радиуса/диаметра окружности, простой и плавной R-образной дуги.
  • Сверление отверстий вдоль наклонной линии.
  • Позиционирование отверстий по окружности (PCD).
  • Обработка внутренней полости прямоугольника.
  • Компенсация диаметра инструмента.
  • Обработка фаски.
  • Цифровой фильтр.

Технические характеристики

  • Количество осей: 2.
  • Дискретность измерения: 0,5 мкм.
  • Тип выходного сигнала: TTL/RS422.
  • Параметры питания: 100–220 В, 50–60 Гц.
  • Полная мощность: 25 ВА.
  • Масса: 4 кг.

Комплектация

  • Устройство цифровой индикации Sino SDS2MS.
  • Кабель питания длиной 1 м (вилка US/UK/EU/AU).
  • Руководство пользователя на английском языке.

Наши специалисты смогут произвести квалифицированный монтаж линейных преобразователей и устройств цифровой индикации.
