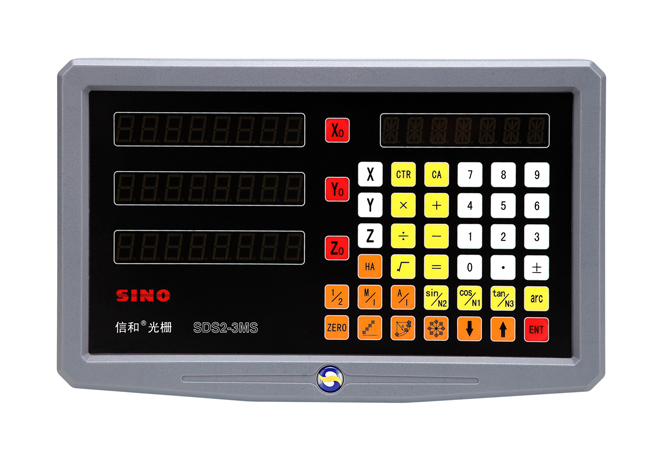

Устройство цифровой индикации монитор SINO SDS3MS

Устройство цифровой индикации SDS3MS

Монитор УЦИ SINO модели SDS3MS отображает три оси перемещения и считывает все серии оптических линеек: КА-200, КА-300, КА-500, КА-600 и КА-800М. SDS3MS подходит для работы на фрезерных и расточных станках. Блок УЦИ SDS3MS доступен к заказу с сигналом TTL и RS422. В соответствии с выбранным сигналом необходимо подбирать и оптические, магнитные линейки. Дискретность измерения: 10 мкм / 5 мкм / 1 мкм / 0.5 мкм.

Цифровой дисплей DRO этой серии является экономичной версией цифрового дисплея серии SDS6. Основное отличие является отсутствие предохранителя т скачка электроэнергии.

На УЦИ SDS3MS используется новейшая 16-битная технология SCM и может вводить высокую частоту сигналов A/B до 5 МГц.

Особенности

  • компактный лёгкий корпус;

  • яркий LED‑дисплей;

  • удобная клавиатура;

  • два входа для линейных энкодеров;

  • интуитивно понятное управление;

  • простота установки и настройки;

  • цветной дисплей в корпусе из высокопрочного пластика;

  • сертификация CE.

Функционал

Устройство поддерживает:

  • регулировку яркости;

  • индикатор углового положения;

  • сброс настроек до значений по умолчанию;

  • установку нулевого положения;

  • выбор единиц измерения (миллиметры/дюймы);

  • работу в абсолютной или шаговой системе;

  • поиск средней точки;

  • отслеживание опорной точки;

  • память для 200 точек пользовательских координат;

  • встроенный калькулятор;

  • линейную и нелинейную компенсацию ошибок;

  • сохранение настроек при внезапном отключении питания;

  • расчёт радиуса и диаметра окружности;

  • функции расчёта R‑образной дуги (простую и плавную);

  • сверление отверстий вдоль наклонной линии;

  • позиционирование отверстий по окружности (PCD);

  • обработку внутренней полости прямоугольника;

  • компенсацию диаметра инструмента;

  • обработку фаски;

  • цифровой фильтр.

Технические характеристики

Параметр Значение
Количество осей 3
Дискретность измерения
Тип выходного сигнала TTL / RS422
Параметры питания ,
Полная мощность
Масса

Комплектация

В комплект поставки входят:

  1. Устройство цифровой индикации SINO SDS3MS.

  2. Кабель питания (1 м, вилка US/UK/EU/AU).

  3. Руководство пользователя на английском языке.

Где применяется

УЦИ SINO SDS3MS подходит для:

  • фрезерных станков (точное измерение положения заготовки по осям X и Y);

  • токарно‑винторезных станков (передача показаний линеек по осям X и Z на монитор УЦИ).

Наши специалисты смогут произвести квалифицированный монтаж линейных преобразователей и устройств цифровой индикации.
