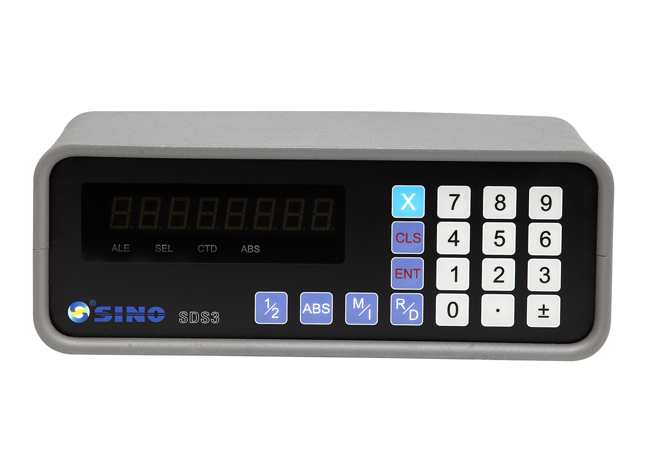

Устройство цифровой индикации монитор  SINO SDS3-1

Устройство цифровой индикации SDS3 широко применяется для цифрового отображения перемещений по одной оси оборудования, а также для точного измерения и управления различными типами станков, координатно-измерительных машин и измерительных инструментов.

Считывание прямое, точное, надежное и быстрое. Кроме того, полный набор функций, удобная установка и простота эксплуатации позволяют управлять УЦИ без особого обучения.

Использование на универсальных станках обеспечивает надежную и точную функцию координатного позиционирования, на станки не влияет погрешность винта, что может эффективно повысить точность и эффективность обработки, что значительно повысит эффективность Вашей работы.

Производитель - SINO (КНР), дилером которого является наша компания. Специализацией завода является оптические линейки, устройства цифровой индикации, энкодеры, магнитные энкодеры и различные аксессуары.

Компания ОСНАСТКА и СТАНКИ предлагает к поставке всю линейку выпускаемой продукции SINO (КНР) из наличия на складе в России. Осуществляем продажу и подбор УЦИ для Вашего станка, техническое сопровождение и выезд на территорию Покупателя для установки.

SDS3-1 - стандартное исполнение

SDS3-1F - дополнительная функция связи

SDS3-1E - дополнительная функция EDM

SDS3-1C - функция определения дополнительной высоты

Назначение и принцип работы

УЦИ SDS3 получает электрические сигналы от оптоэлектронного преобразователя линейных перемещений (оптической линейки) и отображает полученную информацию на цифровом табло. Основная задача устройства — отображение координат перемещающихся осей на станках или ином оборудовании, требующем точности позиционирования исполнительных органов. Использование УЦИ повышает точность изготовления и снижает процент брака за счёт индикации непосредственного положения исполнительного механизма.

Функции

  • поиск абсолютной контрольной отметки или абсолютных данных предварительной настройки нулевого положения;
  • режим отображения абсолютной, относительной или заданной пользователем координаты;
  • нахождение серединной точки;
  • перевод размеров (мм — дюймы, радиус — диаметр);
  • выбор направления счёта по убыванию (–) либо по возрастанию (+);
  • линейная компенсация погрешности измерительной системы.

Технические характеристики

Параметр Значение
Количество осей 1
Дискретность измерения (подключаются линейки с дискретностью) 0,5; 1; 5; 10 мкм
Диапазон измеряемых длин 9999 мм
Тип выходного сигнала TTL (от линеек)
Референтная точка —
Длина кабеля (стандарт) 1 м (питание)
Электропитание 80–260 В
Габаритные размеры 253×119×94 мм
Вес упаковки 2 кг

Комплектация

  • УЦИ на 1 ось;
  • разъём подключения питания 220 В;
  • руководство по эксплуатации на русском языке.

Наши специалисты смогут произвести квалифицированный монтаж линейных преобразователей и устройств цифровой индикации.
